氣力輸送系統原理和工藝流程：

1、工藝原理

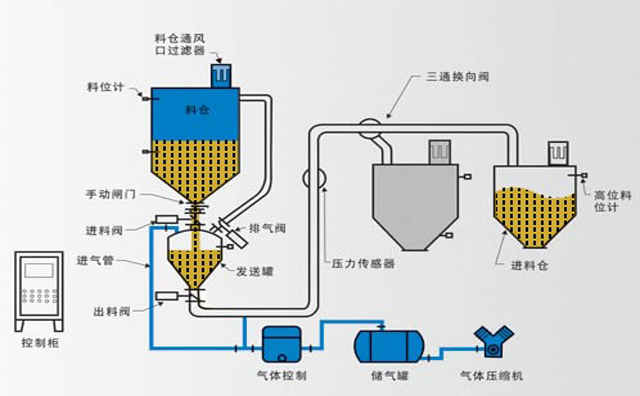

整個除塵焦粉輸送系統由氣源、發送器、輸送管道、防堵排堵管道、控制閥組、尾氣處理、PLC控制系統等組成。

2、工藝流程:

①進料階段：

進料閥打開,物料自由落入泵體內，當泵內的物料觸及到料位計探棒后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。

②加壓階段：

進氣閥開啟,壓縮空氣從泵體底部的氣化室進入，擴散后穿過氣化室，泵內的氣壓也逐漸上升。

③輸送階段：

當泵內壓力達到一定值（輸送壓力）時，出料閥自動開啟，在泵內壓力的作用下，氣化室上部的物料經流化后快速進入氣力輸送管道輸送，在這過程中，氣化室上的物料始終處于邊流化邊輸送的狀態中。

④吹掃階段:

當氣力輸送系統管道內物料輸送完畢后（泵內壓力下降到管道阻力時），控制系統供氣延續一定時間，壓縮空氣清掃管路，然后關閉進氣閥，間隔一定時間，關閉出料閥, 完成一次輸送過程，從而進入下一工作循環。
